EMC测试项目之七:谐波电流、电压波动和闪烁

来自:电磁兼容测试(EMC) 发布于:2023-04-05 21:51:51

依据标准:
▌IEC 61000-3-2/GB 17625.1:低压电气及电子设备发出的谐波电流限值(设备每相输入电流≤16A);
▌IEC 61000-3-3/GB 17625.2:对额定电流不大于16A的设备在低压供电系统中产生的电压波动和闪烁的限制;

      由于电子产品内部大量使用开关电源,在提高电源效率的同时,由于非线性的电能转换,会向电网里注入大量谐波电流,它不仅会干扰同一电网中的其他设备,还会使电网的中线电流超载,影响输电能力。此外,对电源的相位控制还会引起电网有效值电流发生变化,导致负载侧的有效值电压产生波动,引起照明灯具的灯光闪烁。

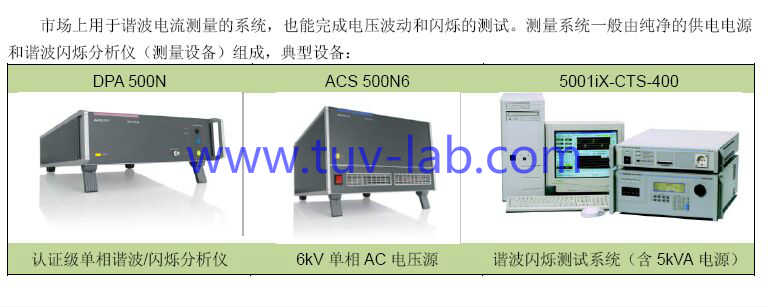

      谐波测试主要测量EUT工作时注入到电网中的谐波,谐波测量电路中,试验电源S是一个理想化的交流电源,具有内阻小、波形纯、电压稳和频率准的特点。测量设备M是个离散傅里叶变换的时域分析仪器,可以分析1-40阶次的谐波电流值。

      电压波动和闪烁的测试,主要测量EUT引起的电网电压的变化。电压的变化产生的干扰影响不仅仅取决于电压变化的幅度,还取决于它发生的频度,电压变化通常用两个指标来评价,即电压波动和闪烁。电压波动指标反映了突然的较大的电压变化程度,而闪烁指标则反映了一段时间内连续的电压变化情况。电压波动和闪烁电路中,供电电源S的参考阻抗Z(在50Hz时)的组成:RA=0.24Ω,jXN=0.15Ω;RN=0.16Ω,jXN=0.10Ω。
