EMC测试项目之五：CDN辐射

来自：电磁兼容测试（EMC）发布于：2023-04-05 22:34:13

对于电气照明设备等小型受试物，CISPR 15标准规定，耦合/去耦网络（CDN）法是辐射发射测量方法的替代法，用CDN测量共模端子电压，能缩短测试时间并节省场地费用（可以在无屏蔽的室内进行）。

CDN法的原理是对于小型EUT，引线上由共模电流引起的辐射发射，远远大于受试物表面向外的辐射。由于CDN能提供稳定的共模阻抗，因此可以通过测量共模电压推导出辐射发射。CDN法可以测量的频率范围为30MHz - 300MHz。

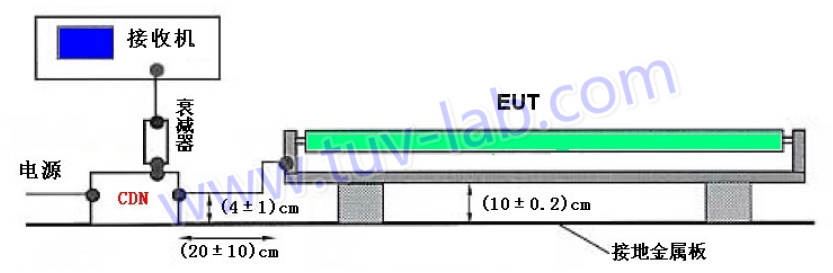

照明设备放置在非导电的高度为10cm的木板上，木板放置在接地金属板上，照明设备通过一根长20cm左右的电源线与CDN相连接。电缆离金属板的距离为4cm。

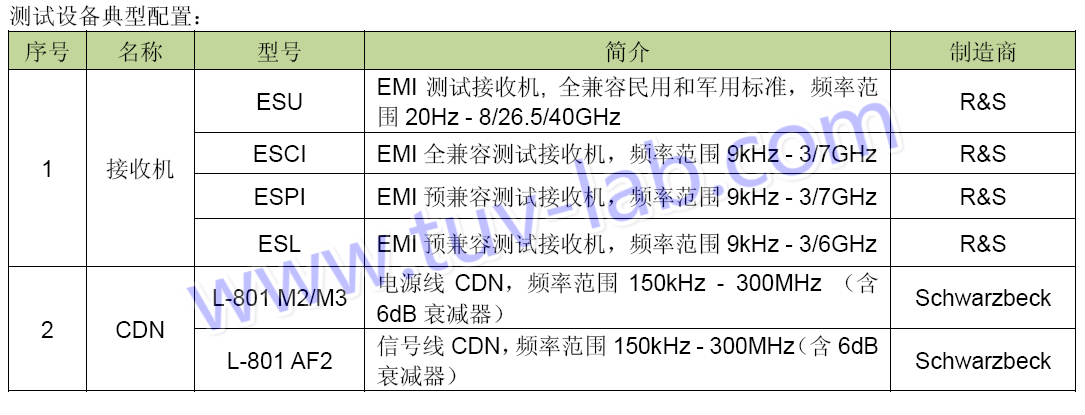

测量照明设备电源线辐射时，使用M型CDN。如果照明设备有控制端子，需要使用CDN AF2进行测量。

CDN的阻抗参数|Zce|要求：
▲ 频率范围150kHz - 26MHz: 150Ω ± 20Ω
▲ 频率范围26MHz - 80MHz: 150Ω + 60Ω / -45Ω
▲ 频率范围80MHz - 300MHz: 150Ω ± 60Ω
